Gebruikershandleiding van de 3D-viewer

Inleiding

Met de 3D-viewer kunt u de verschillende resultaten visualiseren van simulaties van de elektromagnetische blootstelling, uitgevoerd door Leefmilieu Brussel vanuit Geodata. In deze 3D-viewer kunt u ook navigeren via 3 tabbladen: ‘cartografie’; ‘operatorgegevens’ en ‘informatie’.

De resultaten van 3D-simulaties

Simulatieresultaten van de blootstelling aan elektromagnetische velden worden berekend aan de hand van gegevens over gsm- en broadcastantennes (tv en radio) in een gebied van minimaal 400 meter rondom de beschouwde antennesite. Buiten dit gebied wordt het door de antennes van de site geïnduceerde elektromagnetische veld verwaarloosbaar geacht en derhalve niet gesimuleerd.

• De navigatie in de 3D-weergave gebeurt met de muis:
  • Verplaatsen in de kardinale richtingen gebeurt via slepen en neerzetten terwijl de linkermuisknop ingedrukt wordt;
  • In- en uitzoomen gebeurt door te scrollen met het muiswiel of door de rechtermuisknop ingedrukt te houden en te slepen en neer te zetten;
  • Het gezichtspunt veranderen om de simulatieresultaten in 360° te bekijken, gebeurt via slepen en neerzetten terwijl het wieltje ingedrukt blijft.

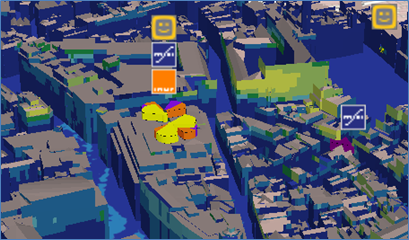

• De antennepanelenworden verschillend voorgesteld naargelang ze directioneel of omnidirectioneel zijn:

• Het is mogelijk om met de muis op een antennepaneel te klikken om erop in te zoomen en de technische gegevens ervan weer te geven. De antennepanelen lijken soms in de lucht te zweven omdat de palen waaraan ze bevestigd zijn, niet weergegeven worden.
  • De panelen zijn gekleurd volgens de operator waartoe zij behoren en zijn voorzien van hun logo's.
    • Orange in donkeroranje;
    • Proximus in elektrisch paars;
    • Telenet in kanariegeel;
    • Citymesh in turkoois;
    • De andere operatoren hebben grijs-witte panelen.
• Met een windroos in de linker benedenhoek van het venster kunt u met één klik terugkeren naar de oorspronkelijke 3D-weergave;

Tabblad Cartografie:

Met dit tabblad kunt u navigeren tussen de verschillende simulaties. Deze kunnen worden in- of uitgeschakeld door het vakje voor elke laag aan of uit te vinken:

1. Quota: Alleen de antennepanelen van de operator binnen het onderzoeksgebied worden in aanmerking genomen. Er kunnen een of meer sites van dezelfde operator zijn. Deze kaarten betreffen:

• Binnengevel: simulatieresultaten aan de binnenkant van de gebouwen.

2. Globaal: De antennepanelen van alle operatoren binnen het onderzoeksgebied worden in aanmerking genomen. Over het algemeen zijn er verschillende operatoren. Deze kaarten betreffen:

• Binnengevel: simulatieresultaten aan de binnenkant van de gebouwen;
• Buitengevel: simulatieresultaten buiten de gebouwen;
• Op de grond: simulatieresultaten op een hoogte van 1,50 m van de grond;
• Terrassen: simulatieresultaten op een hoogte van 1,50 m boven de terrassen.

3. Er zijn ook verschillende kaartenbeschikbaar om de raadpleging van de simulaties te vergemakkelijken en om een bepaald gebouw te vinden (Urbis-plan, Orthofoto, labels van de operator en 3D-gebouwen).

De intervallen in de legende zijn vastgesteld als een percentage van de normen, uitgedrukt in vermogensdichtheid:

• De term NPTZ geeft het interval van de legende aan vanaf wanneer de simulatieresultaten noodzakelijkerwijs in de niet voor het publiek toegankelijke zone liggen waar niet aan de norm hoeft te worden voldaan.
• Meer informatie over de quota’s en de uitzonderingsregeling is beschikbaar op onze website.

Ten slotte wordt ook de datum weergegeven waarop de simulaties door Leefmilieu Brussel zijn uitgevoerd. Deze datum kan recenter zijn dan de verlening van de milieuvergunningDe milieuvergunning, voorheen 'commodo-incommodo'- exploitatievergunning genoemd, is een document met de technische voorschriften die de exploitant van een installatie (bv. tankstation, drukkerij, stomerij, enz.) moet naleven. De door de administratie vastgelegde voorwaarden zijn bedoeld om de bescherming te waarborgen tegen de gevaren, hinder of ongemakken die een installatie of activiteit direct of indirect kan veroorzaken voor het milieu, de gezondheid of de veiligheid van de bevolking, met inbegrip van personen die zich binnen de grenzen van een installatie bevinden zonder daar als werknemer te kunnen worden beschermd. Meer informatie over de milieuvergunning. Wanneer immers een terras of een gebouw wordt toegevoegd, gewijzigd of verwijderd, werkt Leefmilieu Brussel de simulatieresultaten bij zonder dat een nieuwe vergunning vereist is;

Tabblad Operatorgegevens

Via dit tabblad kunt u alle informatie over de milieuvergunningDe milieuvergunning, voorheen 'commodo-incommodo'- exploitatievergunning genoemd, is een document met de technische voorschriften die de exploitant van een installatie (bv. tankstation, drukkerij, stomerij, enz.) moet naleven. De door de administratie vastgelegde voorwaarden zijn bedoeld om de bescherming te waarborgen tegen de gevaren, hinder of ongemakken die een installatie of activiteit direct of indirect kan veroorzaken voor het milieu, de gezondheid of de veiligheid van de bevolking, met inbegrip van personen die zich binnen de grenzen van een installatie bevinden zonder daar als werknemer te kunnen worden beschermd. Meer informatie over de milieuvergunning en de bijbehorende antennes raadplegen, ingedeeld in 3 categorieën:

De identificatiegegevens van de site:

• Sitecode: naam van de door de operator verstrekte antennesite;
• Referentie van de vergunning:
  • code van de vergunning uitgereikt door Leefmilieu Brussel;
  • u kunt de geldige vergunning van de site downloaden door op deze code te klikken;
• Adres van de site: adres van de daken of gevels van het gebouw waarop de antennes worden geïnstalleerd;
• Operator: naam van de operator die houder is van de milieuvergunning: Telenet, Proximus, Orange, Citymesh, …

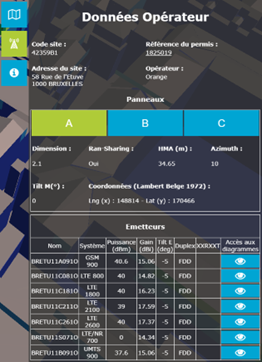

De gegevens over de antennepanelen:

• A, B, C, ...: hiermee kunt u van het ene naar het andere paneel navigeren door erop te klikken;
• Afmeting: hoogte van het paneel uitgedrukt in meter;
• Ran-Sharing: het delen van eenzelfde paneel door twee verschillende operatoren. Ze hebben elk hun eigen vergunning;
• HMA (hoogte van het midden van de antenne): hoogte tussen de voet van het gebouw waarop het antennepaneel rust en het midden van het antennepaneel, uitgedrukt in meter;
• Azimut: oriëntatie van het paneel ten opzichte van het geografische noorden, uitgedrukt in graden;
• Tilt M: mechanische helling van het paneel ten opzichte van de horizontale situatie, uitgedrukt in graden (°);
• Coördinaten van de site uitgedrukt in Belgische Lambert 1972. Dit zijn de breedte- en lengtegraden van het centrum van de antennesite.

De zendergegevens van het geselecteerde paneel

• Naam: door de operator gegeven naam van de zender;
• Systeem: combinatie van technologie en frequentie die door de zender wordt uitgezonden. GSM 900 komt bijvoorbeeld overeen met 2G op 900 MHz. (2G = GSM, 3G = UMTS, 4G = LTE en 5G = 5G-NR);
• Vermogen: effectief vermogen uitgedrukt in dBm;
• Winst: passief versterkingsvermogen van een antenne, uitgedrukt in dBi. Hoe hoger de winst, hoe meer directief de antenne. . Dit is de verhouding tussen het in de hoofdlob uitgestraalde vermogen en het door een isotrope referentieantenne uitgestraalde vermogen;
• Elektrische tilt: uitgedrukt in graden. Dit stemt overeen met de helling van de hoofdrichting van de straling ten opzichte van de horizontale situatie. Deze wordt op afstand ingesteld;
• Duplex: zendcodering in FDD of TDD;
• XRYT: kenmerken van een actieve antenne, T = Transmit en R = Receive. X en Y zijn het aantal subelementen waaruit de actieve antenne bestaat. Zo is 64R64T een actieve antenne met 64 ontvangende en 64 zendende subelementen. Hoe meer subelementen een actieve antenne heeft, hoe meer straling ze op verzoek kan onderscheiden;
• Stralingsdiagram: verticale en horizontale doorsnede van de genormaliseerde winst, uitgedrukt in dBi, van de antenne naargelang van de hoek ten opzichte van de richting van de maximale straling.

Tabblad Informatie:

Op dit tabblad vindt u aanvullende informatiebronnen en kunt u contact opnemen met de administratie als u vragen hebt.
